Bộ hồ sơ bản vẽ thiết kế nhà máy bảo dưỡng thiết bị dầu khí 1.16 hecta với một số thông tin cơ bản như sau:
Hồ sơ bản vẽ bao gồm:
- Kiến trúc (Đầy đủ bản vẽ theo mô tả):

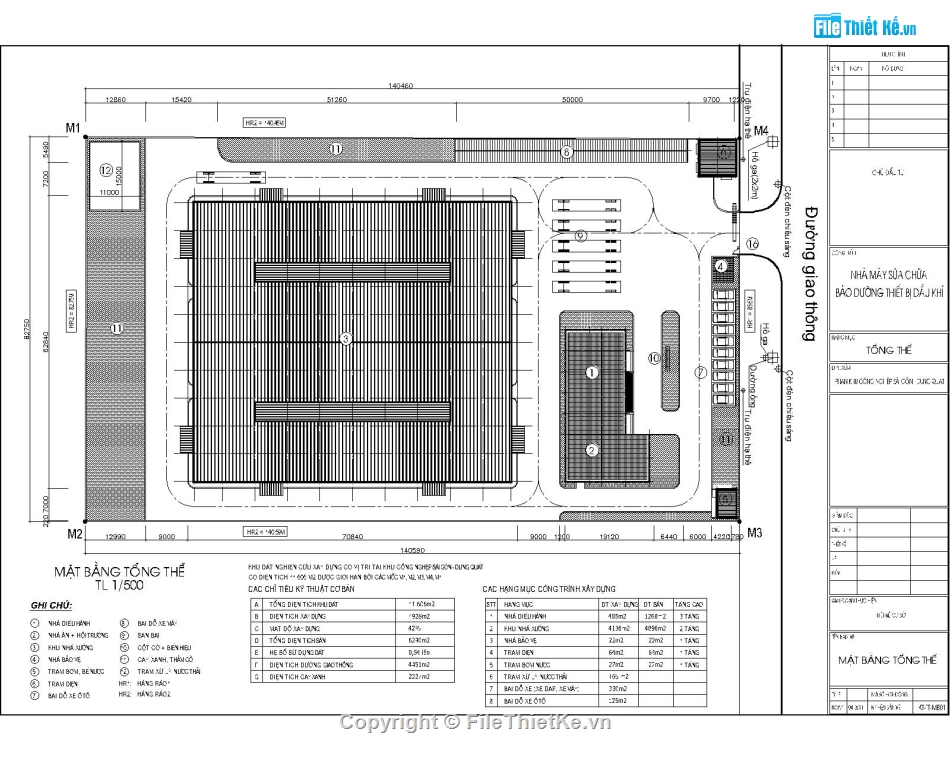

+ Tổng mặt bằng 82.75x140.46m:
- Tổng diện tích khu đất: 11.606m2
- Diện tích xây dựng: 4928m2
- Mật độ xây dựng 42%
- Tổng diện tích sàn: 6290m2
- Hệ số sử dụng đất: 0.54 lần
- Diện tích đường giao thông: 4451 m2
- Diện tích cây xanh: 2227 m2

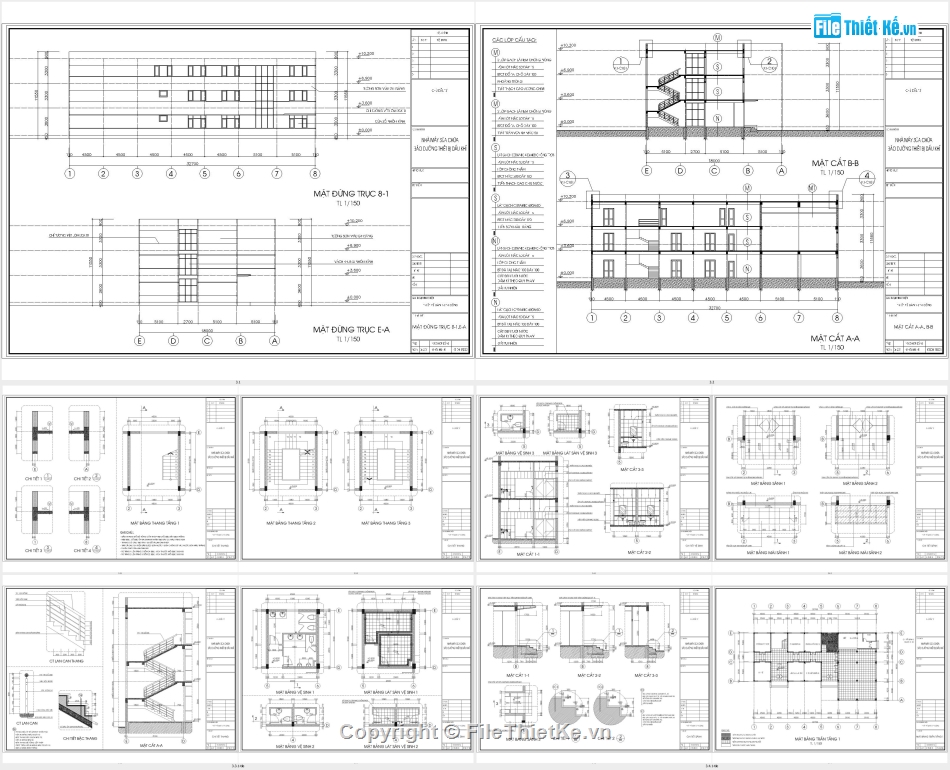

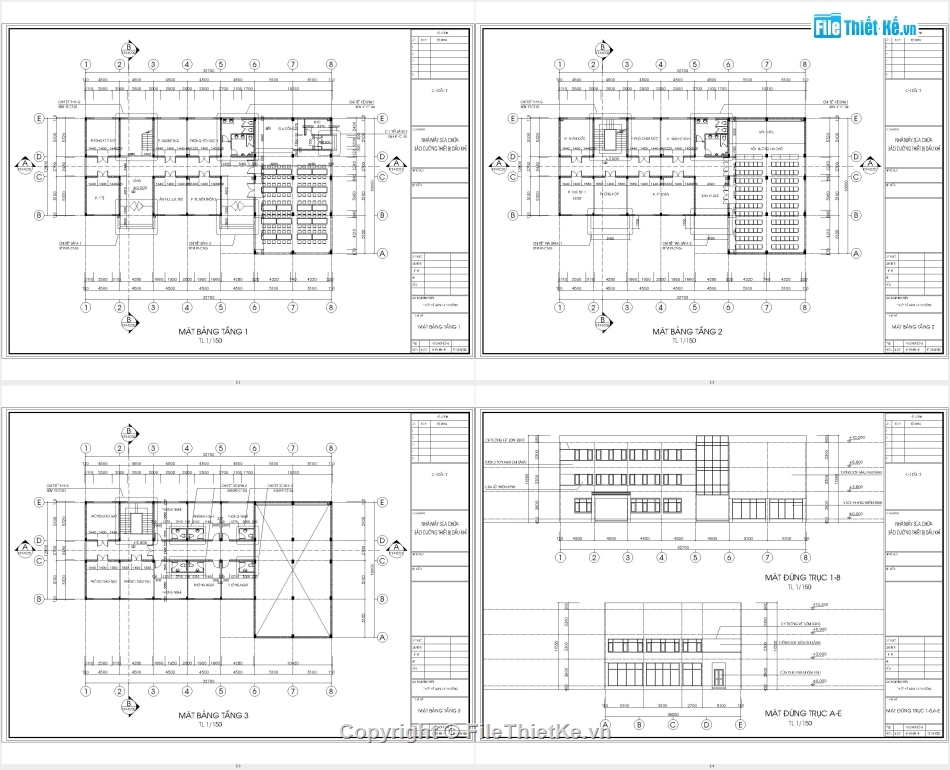

+ Kiến trúc nhà ăn, nhà điều hành 18x32.7m:
- Diện tích xây dựng: 485m2
- Diện tích sàn: 1268m2
- Số tầng: 03

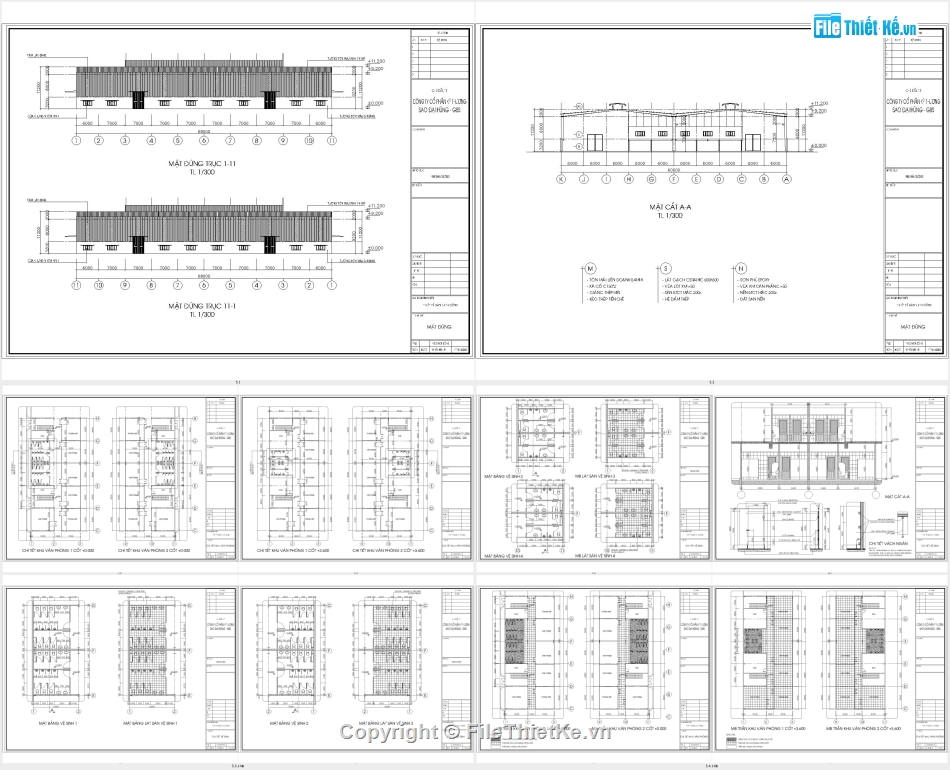

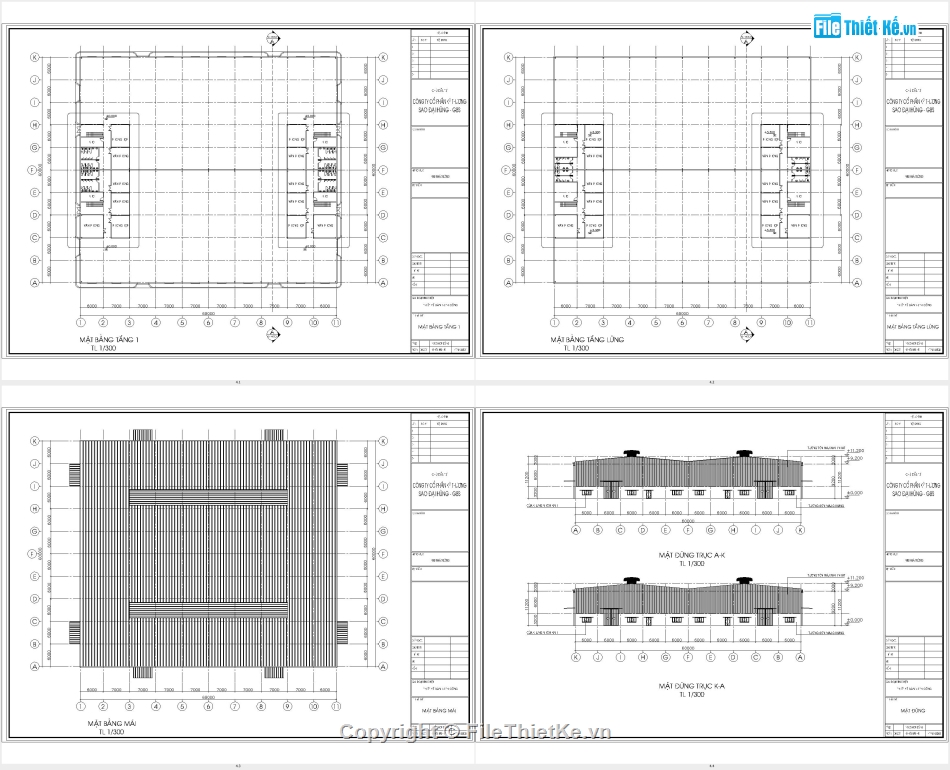

+ Kiến trúc nhà xưởng 60x68
- Diện tích xây dựng: 4136m2
- Diện tích sàn: 4896m2
- Số tầng: 02

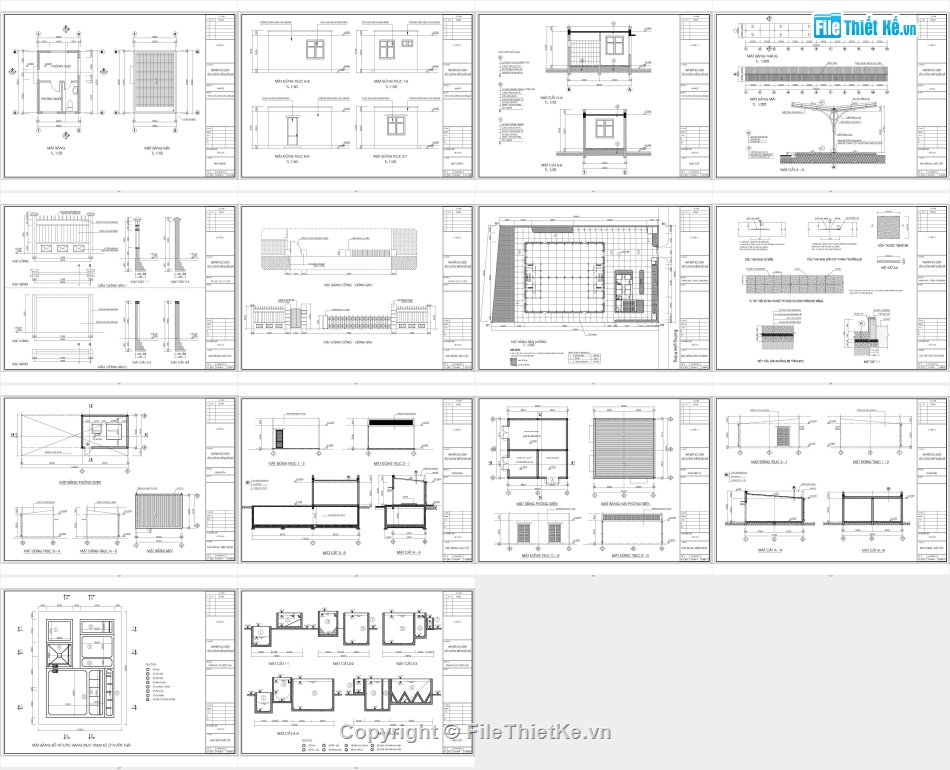

+ Nhà bảo vệ
+ Trạm bơm nước
+ Trạm xử lý nước thải
+ Bãi đỗ xe
- Kết cấu:
+ Kết cấu nhà ăn, nhà điều hành

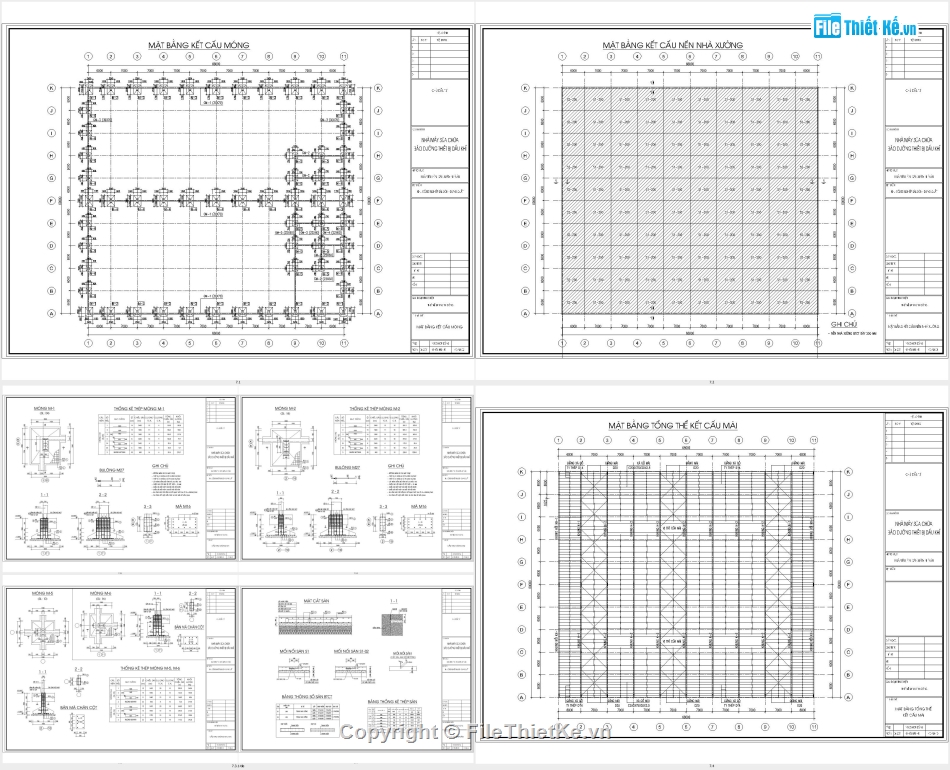

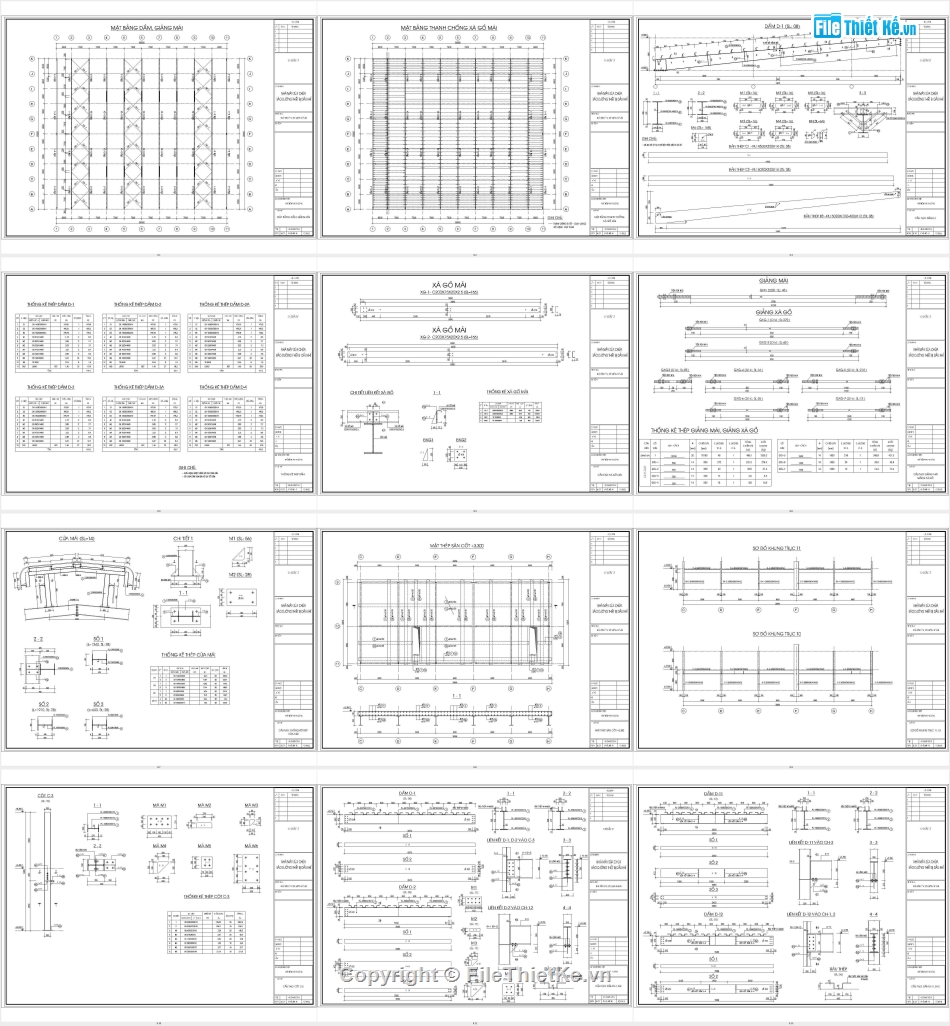

+ Kết cấu xưởng chính:
- Móng đơn BTCT

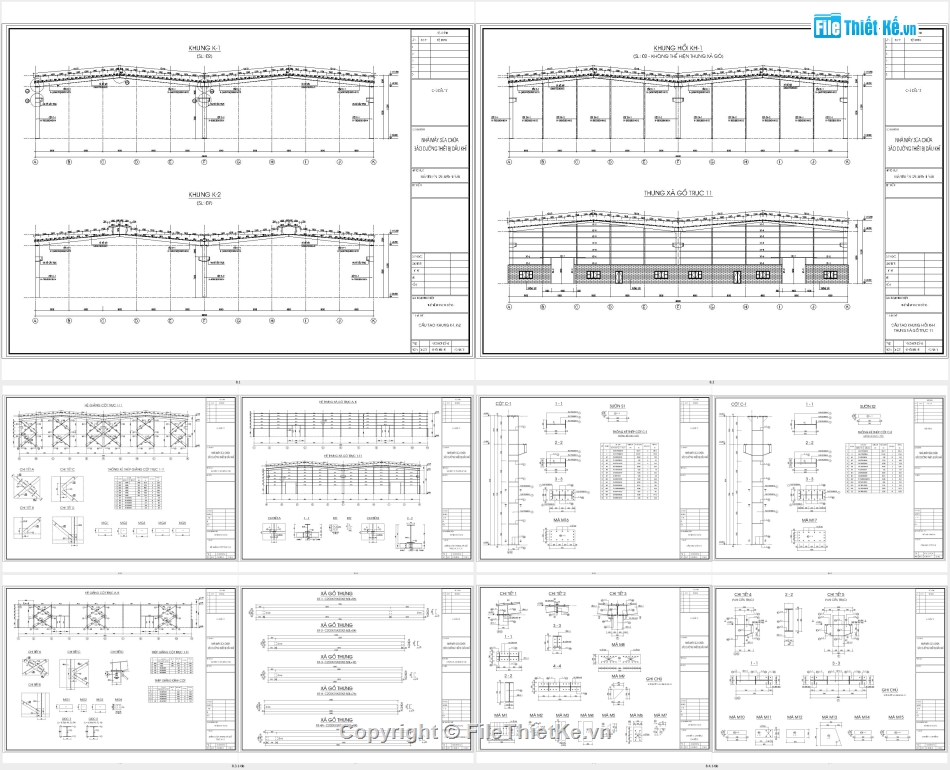

- Khung chính 2 nhịp: 2x30m
- Tiết diện cột chính: Cột biên H-700x300x16x14; Cột giữa H-800x300x16x14
- Tiết diện vì kèo chính: H-(400x700)x300x14x12
